美国TELEDYNE Princeton Instruments 公司最新研发的Lumazone SOPHIA 2048B 植物活体成像系统，实现了电子制冷 CCD 的超低暗电流，SOPHIA是目前唯一的使 用风冷方式就能达到-90℃制冷温度的相机。SOPHIA 的超高信噪比，适合长时间曝光的发光成像；同时，其芯片尺寸 30.7mm × 30.7mm，使得单个像素的尺寸达到 15.0μm × 15.0μm，单个像素的感光面积增大，更适合植物活体的极弱光成像。
系统特点：
>> 2048x2048分辨率
>> 风冷/水冷 -90℃
>> 15μm 像素(灵敏度提升 23%)
>> 最快读出速度 16MHz(3.2fps)
>> 读出噪声低，成像质量高
>> 全金属、密封设计；终身保证真空，操作时无需维护

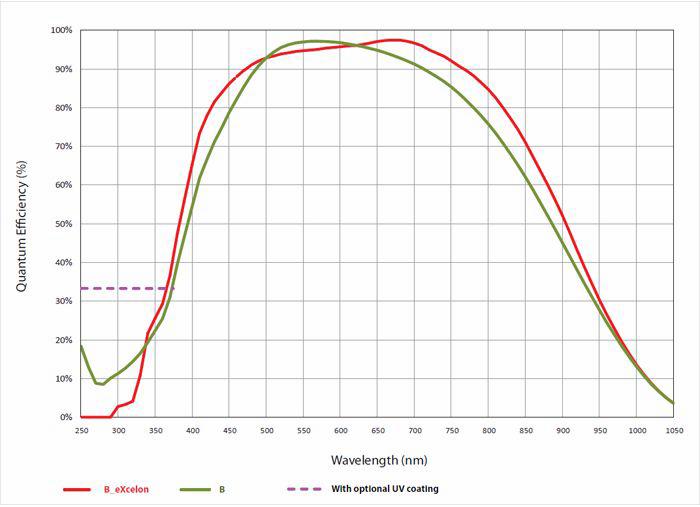

Sophia 2048B CCD 量子效率曲线
系统参数：
|
部件名称
|
指标
|
参数
|
|
CCD检测器
|
CCD芯片尺寸
|
30.7mm × 30.7mm
|
|
图像像素值
|
2048 ×2048
|
|
像素大小
|
15.0μm × 15.0μm
|
|
光电转化效率
|
90% @(475～760)nm；40% @(350～950)nm，峰值97%
|
|
冷却方式
|
电子冷却
|
|
CCD 工作温度
|
-90℃
|
|
工作温度均一性
|
±0.05℃
|
|
暗电流
|
0.00025 e-/p/s @ -90℃
|
|
系统的读数噪声
|
4.5 e- rms @ 100 kHz
|
|
成像视野范围
|
8cm×8cm ～ 30cm×30cm
|
|
镜头
|
规格
|
光学透镜，F1.4/50mm
|
|
暗箱
|
尺寸
|
45cm×55cm×80cm(W×D×H)，样品室尺寸 44cm×47cm×65cm
|
|
CCD 接入方式
|
可以顶置也可以侧置，满足顶部成像、侧面成像双模式
|
|
植物生长日光模拟
系统
|
暗箱顶部配置 4 个 LED 灯面板，窄带波长分别为 470 nm（蓝色）、
660 nm（红色）、730 nm（近红外），以及全波长白光。总光强 660
μmol/m2*s，每组 LED 灯独立控制，可设置不同的曝光时间和强度。
|
|
温控平台
|
移动控制
|
电动升降台，螺距为4.99mm
|
|
工作台尺寸
|
30 厘米以上宽度的样品台，可至少放置 9 块植物培养板，培养皿
或培养瓶和培养管 18 个
|
|
升温范围
|
室温 ～ 40℃
|
|
控制软件
|
LightField 软件
|
控制全套成像硬件；设定拍摄条件、实时成像；软件除噪，扣除背
景光；测定发光信号强度；图像测量和分析功能；输出 TIF 数据等。
|
|
PC 电脑
|
主机
|
戴尔台式计算机 Precision T3660
|
|
显示屏
|
27 英寸液晶显示屏
|
系统应用举例：
>> Luc 标记生物发光成像；
>> Ca2+信号发光成像
