活体化学发光和荧光成像系统

活体动(植)物发光成像系统

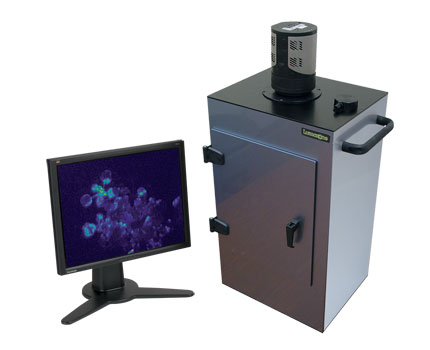

新的Lumazone®系列产品为化学发光和荧光宏观成像提供了最全面的解决方案。这些完整的系统允许研究者选择不同的高性能CCD和EMCCD相机,以及不同尺寸的暗箱,从而使系统适应试验需求。随机的全功能软件包可以保证试验取得良好的结果。


Roper公司CCD特点:

  • 信噪比高,检测的特异性更强。
  • 更高的空间解析度,在常用的500-700nm波段具有95%以上的量子效率,大大提高了检测的灵敏度。



CCD 卓越的量子效率:

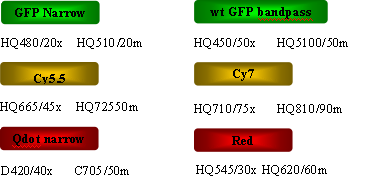

荧光探针对应的滤光片:

密闭暗箱尺寸:

550mm(w)×450mm(d) ×808mm(h)

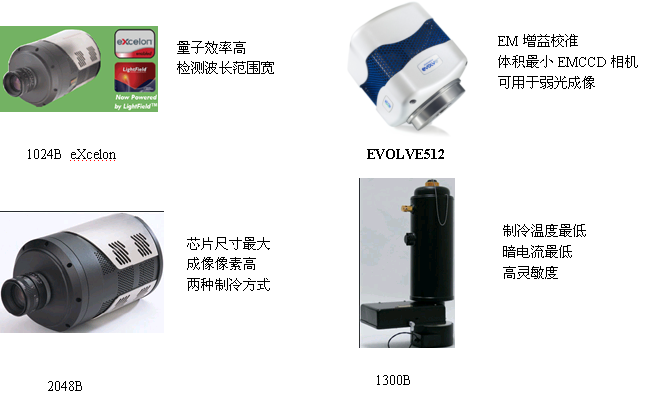

CCD型号:

CCD性能参数:



1024B_eXcelon

1300B

2048B

EVOLVE512

芯片尺寸

13.3 x 13.3mm

26.8 x 26.0mm

27.6 x 27.6 mm



像素大小

1024*1024 pixels

1340*1300 pixels

2048*2048 pixels

512×512

像素尺寸

13μm x13 μm

20μm x20μm

13.5*13.5 μm

16×16μm

冷却温度

-75℃

-110℃

-70℃

-80℃(风冷)

-100℃(水冷)

暗电流

0.001e-/p/sec @-70℃

0.5e-/p/h @-110。C

0.008e-/p/sec @-60。C

0.001 e-/pix/s@80℃

量子效率

90% @500-700nm;

>40%@350-500nm 或700-900nm

90% @500-700nm;

>40%@350-500nm 或700-900nm

90% @500-700nm;

>40%@350-500nm 或700-900nm

90% @500-700nm;

>40%@350-500nm 或700-900nm

温度精确范围

±0.05℃

±0.05℃

±0.05℃

±0.05℃

动态范围

16bits

16bits

16bits

16bits

读出速度

100KHz/2MHz

100KHz/2MHz

100KHz/2MHz

1MHz/5MHz/10MHz

系统噪声

3.6e-ms@100KHz

9 e-ms @2MHz

3 e-ms@100KHz

8 e-ms @2MHz

3.5e-ms@100KHz

12 e-ms @2MHz

45 e- rms@10MHz

6 e- rms@1.25MHz

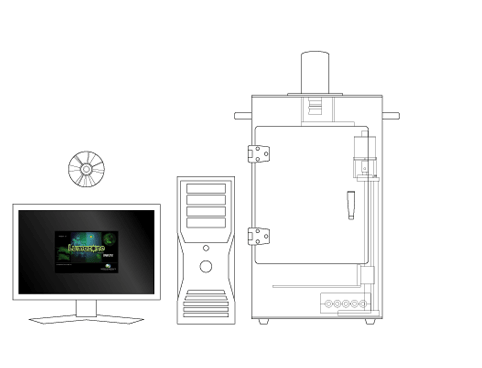

Lumazone CM 手动化学发光系统

Lumazone CM是一种针对基本化学发光宏观成像应用的经济的解决方案。这个系统包括手动载台,具有自动拍摄明场图像的功能。研究者可以从像素阵列、像素尺寸、读出速率不同的 几款背照式CCD或EMCCD相机中选择一款,以满足特定的分辨率、灵敏度和速率要求。

系统包括:

 ? 高性能CCD或EMCCD相机
 ? 暗箱
 ? 镜头
 ? 用于明场成像的LED光源
 ? 基于Image-Pro Plus 的Lumazone软件
 ? 用户配置的计算机
 ? 手动载台
 ? 自动明场图像获取功能
 ? 经过标定的标准光源
 ? 暗箱的携带箱




Lumazone CA 自动化学发光系统
Lumazone CA一种针对高端化学发光宏观成像应用的高性能解决方案,例如高端的时间序列试验、多探针试验。Lumazone CA系统具有一个自动载台,以及简单、自动的明场图像获取功能。此外,用户还可以选购发射滤片轮。
象CM系统一样,CA系统允许研究者从几款不同的背照式CCD 或EMCCD相机中选择一款,从而使系统满足特定的分辨率、灵敏度和速率要求。

系统包括:

? 高性能CCD或EMCCD相机
? 暗箱
? 镜头
? 用于明场成像的LED光源
? 基于Image-Pro Plus 的Lumazone软件
? 用户配置的计算机
? 自动载台
? 自动明场图像获取功能
? 经过标定的标准光源
? 可选的发射滤片轮
? 暗箱的携带箱

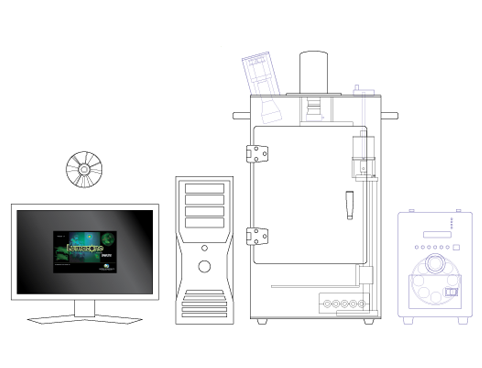

Lumazone FM 手动荧光系统
Lumazone FM系统是一种针对基本的荧光和化学发光宏观成像应用的经济的解决方案。Lumazone FM系统带有一个手动载台,以及自动获取明场图像的功能。另外,FM系统包括: 一个100-W的氙光源;一个圆形中密度滤光片,可以对光密度进行精确控制;手动激发和发射滤片支架。
Lumazone FM系统允许使用者从几款不同的背照式CCD 或EMCCD相机中选择一款。或者,也可以选择一款前照式EMCCD相机(型号1002FE)。


系统包括:

? 高性能CCD或EMCCD相机
? 暗箱
? 镜头
? 用于明场成像的LED光源
? 基于Image-Pro Plus 的Lumazone软件
? 用户配置的计算机
? 手动载台
? 自动明场图像获取功能
? 100-W氙光源
? 圆形中密度滤光片
? 手动激发和发射滤片支架
? 激发和发射滤片
? 经过标定的标准光源
? 暗箱的携带箱

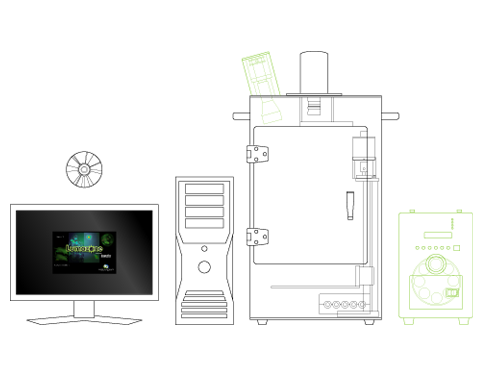

Lumazone FA 自动荧光系统
Lumazone FA系统是一种针对高端荧光和化学发光宏观成像应用的高性能解决方案。和Lumazone CA系统一样,FA系统带有一个自动载台,以及简单、自动的明场图像获取功能。
由于采用了300-W的氙光源,即使最暗的样本也可以被照亮。这个不发热的光学单元使用一套复杂的反射组件,滤除了不需要的光能量,只发出冷白光。系统带有一个圆形中密度滤光片,允许对光密度进行精确控制,如同一套内置的快门和发射滤片轮。
FA系统同样带有发射滤片轮,以及用于GFP 和RFP成像应用的激发和发射滤光片。FA系统的使用者可以从几款不同的背照式CCD 或EMCCD相机中选择一款。或者,也可以选择一款前照式EMCCD相机(型号1002FE)。

系统包括:

? 高性能CCD或EMCCD相机
? 暗箱
? 镜头
? 用于明场成像的LED光源
? 基于Image-Pro Plus 的Lumazone软件
? 用户配置的计算机
? 自动载台
? 自动明场图像获取功能
? 300-W氙光源
? 圆形中密度滤光片
? 内置快门
? 激发滤片轮
? 发射滤片轮
? 激发和发射滤片
? 经过标定的标准光源
? 暗箱的携带箱
